車載 発光部品 検査装置 LIシリーズ
２Ｄ輝度計と高解像度カメラのハイブリッドにより、発光部品の光学特性と外観異常を同時に検査します。
特長
- ２D輝度・色度測定 ＋ 画像処理欠陥検査
「２D輝度計」と「画像カメラ」によるハイブリッド検査システム - 画像処理による検査エリア・測定ポイントの自動抽出
サンプル位置ズレの自動認識＆検査スポットの自動追従機能 - ユーザーによるかんたん設定
測定ステップ・判定閾値・良品パターン登録等をかんたんに設定可能

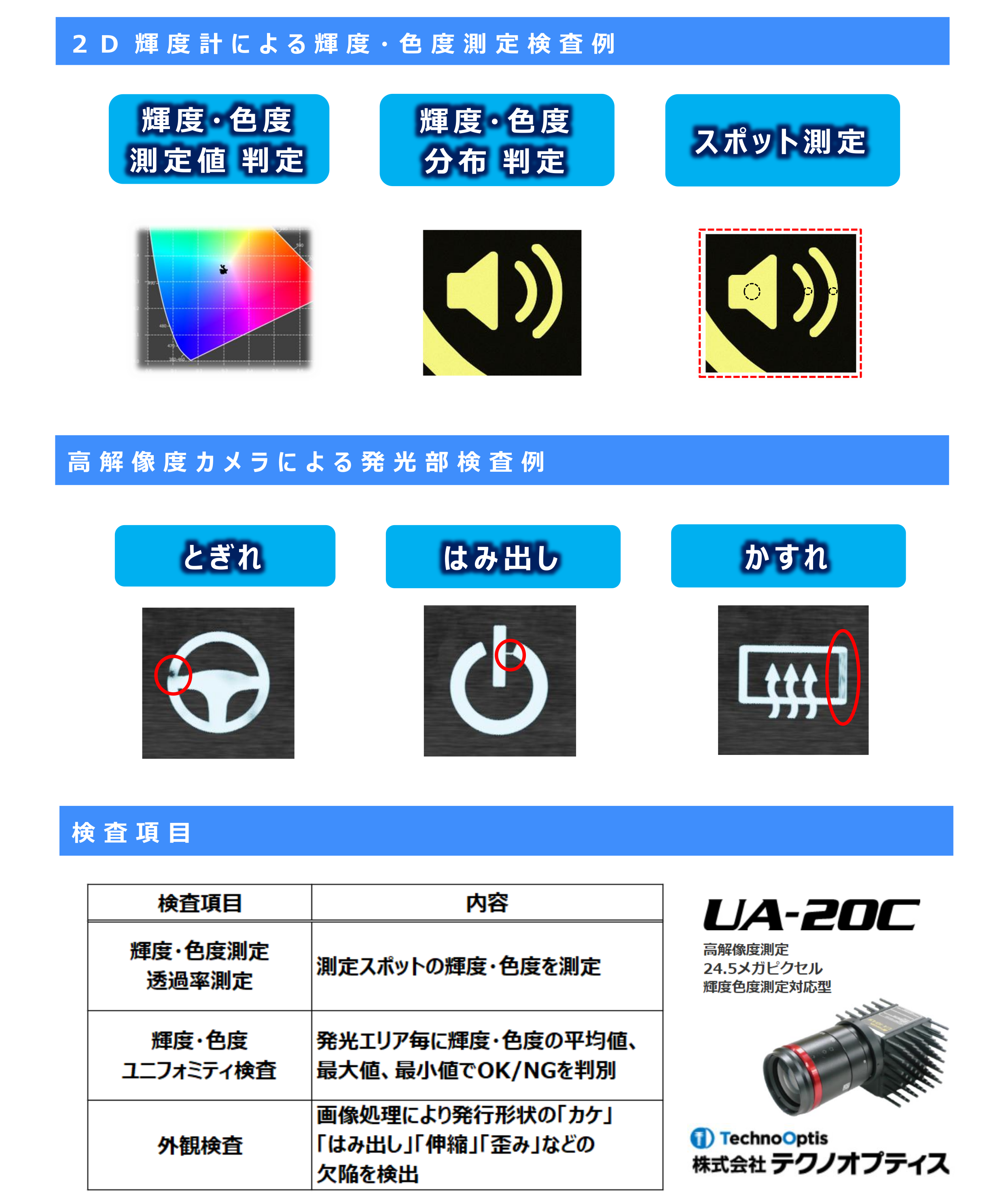

２Ｄ輝度計による輝度・色度測定検査例
高解像度カメラによる外観異常検査例
検査項目
検査項目とその内容
| 輝度・色度測定 | 測定スポットの輝度・色度を測定 |
|---|---|
| 輝度・色度 ユニフォミティ検査 |
発光エリア毎に輝度・色度の平均値、最大値、最小値でOK/NGを判定 |
| 外観検査 | 画像処理により発光形状の「カケ」「はみ出し」「伸縮」「歪み」などの欠陥を検出 |
